用途范圍：
ZC-III機械回轉反吹風扁袋除塵器是借鑒消化國外先進除塵技術，結合國內實際使用情況， 總結改進的特有產品， 是一種高效，低微阻、節能、防爆、運行可靠，使用維修方便的先進除塵凈化設備之一。廣泛應用于冶金化工、陶瓷、機械、鑄造、礦山、水泥、建材、糧食、制藥、輕工、電力等行為的細微粉塵的除塵凈化和工藝回收。
結構特點：
1、 該除塵器殼體按旋風除塵器流機型設計， 能起局部旋風作用， 以減輕濾袋負荷，圓筒拱體的體形受力均勻、抗爆性能好。大顆粒粉塵經旋風離心作用， 首先分離，小顆粒粉塵則通過濾袋過濾而清除。由于本除塵進行二級除塵減輕了濾袋的負荷，從而增加了濾袋的使用壽命。
2、 采用旋臂回轉對環狀布置的每個布袋輪流、分圈反吹清灰，除塵器最多只有一個濾袋在清灰，因此，再生工況并影響除塵器的整體凈化效果。
3、 設備自帶高壓風機反吹風清灰， 不受場合氣源條件的限制克服了壓縮空氣脈沖清灰的弊端，反吹作用力大、濾袋結構長，能充分利用空間。
4、 濾袋采用梯形扁袋在圓筒內布置，結構簡單、緊湊，過濾面積指標高。受反吹作用力振幅大，只需一次振動，即可抖落積塵，有利提高濾袋壽命。
5、 由時間繼電器設定清灰周期，定時進行清灰，清灰周期可根據工況進行調節。
6、 灰斗上可根據需要設有倉壁振動器，塵斗內不存在積塵現象。
7、 反吹旋臂在機械上作了大的改進，從而使之旋轉復活，定位準確，無干擾、卡阻驅動力小，使除塵器效率穩定。
8、 該除塵器在頂蓋設有回轉揭蓋及操作人孔，使換袋、檢修、維護方便可靠。
工作原理：
1、 過濾工況：含塵氣體由切賂進入過濾室空間。大顆粒及凝聚塵粒在離心力作用下分離出去沿殼體內壁運動逐漸落入灰斗中，小顆粒塵則彌散于過濾室濾袋間空隙，從而被濾袋阻留。凈化空氣透過袋壁經花板上濾袋道口匯集于清塵室，由風機叭入而排入于大氣中。
2、 再生工況
時間繼電器控制：隨著過濾工作的進行，濾袋上阻留的塵粒逐漸增加，設備阻力越來越大，由時間繼電器發出清灰信號， 自動反吹風裝置工作，具有足夠動量的反吹氣流由轉臂噴吹口吹入濾袋道口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振動，抖落 積塵，轉臂分圈逐個反吹，完成一個清灰周期后，反吹風機構自動停止工作。
壓差繼電器控制：隨著過濾工作的進行，濾袋上阻留的塵粒逐漸增加，設備陰力越來越大，當達到反吹風控制阻力上限時，由于除塵器前后風管上的接口相連接的壓差繼電器發出清灰信號，自動反吹風裝置工作，具有足夠動量的反吹風氣流由轉臂噴吹口吹入濾袋道口， 阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振動，抖落積塵，轉臂分圈逐個反吹，當濾袋阻力降到下限時，反吹風機構自動停止工作
由于清灰是在機組濾袋間依次進行的，并不切斷過濾工況，因些除塵器的性能比較穩定。

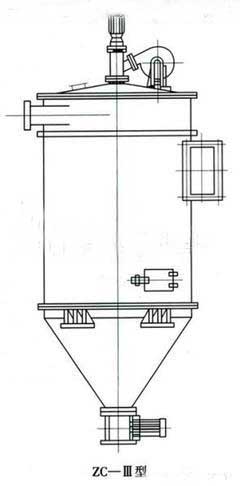

外形圖：
性能及選型說明:
1、 回轉反吹風扁袋除塵器所需過濾面積按下列公式計算：
F=L/60V(m2)
式中:L---- 通過除塵器的過濾風量（立方米/小時）
V--- 過濾風速（米/分）
2、 過濾風速的選定：
對于過濾溫度較高（80≤t≤250℃），粘性大， 濃度高，顆粒塵細的含塵氣體，建議按低速負荷運行，V=1.0~1.5米/分，選用B型。
3、 工作阻力
對常溫狀況空運載為30~40毫米水柱，負載運行時阻力控制范圍，應與選用的過濾風速相適應，對于一般負荷運行工況，先用控制在80~130毫米水柱；對于高速負荷運行工況，選用控制在110~160毫米水柱。
4、 入口溫度控制
除塵器煙氣入口溫度控制在煙氣露點溫度以上20~30℃。采用濾料為“208”工業的滌綸絨布時，入口溫度一般不超過120℃采用濾料為耐溫玻璃纖維布時， 入口溫度不超過250℃。
5.、入口濃度控制
入口濃度并不影響過濾效率，但濃度太高使濾袋負荷過大，反吹風工作頻繁影響濾袋的使用壽命，所以入口濃度一般不宜超過15克/標米3. 當入口濃度超過定時,應前置一級中效除塵器.
6、濾袋壽命
正常使用壽命一般不小于一年。
7、 縣 .5CEP FP防爆措施
當使用在易爆氣體場合，在除塵器中殼體及頂蓋應設翻板工防爆門，項蓋與清潔室增設斜銷式緊固器，選用時應予以說明。
8、過濾效率不小于99%
9、 倉壁電磁振動器（根據用戶需要設置）
一．二圈除灰斗可用LZF-4（N=0.15KW）。三、四圈可用LZF-5（N=0.25KW）
配件選用說明:
1、 反吹風機：置于除塵器頂蓋之上，采用其吸入與清潔室相通的循環反吹。反吹風機實際參數與過濾工況參數相關，在運行時， 應調節反吹風管閥門，使反吹風動力能夠落濾袋上的積塵，又不至于太強，以免影響濾袋壽命。
2、 卸灰裝置，采用GLF-C型星形卸灰閥
3、 反吹風自動控制裝置：采用定時清灰控制方式，定時進行清灰。
安裝及調試:
1、 安裝前檢查設備零件是否完整，運輸時有無遺失和損壞。
2、 除塵器各連接部位均要襯以橡膠石棉密封墊，然后擰緊螺栓；各入孔門、防爆門、檢查站、觀察孔及頂蓋與清潔室接合處均用橡膠嵌入，以保證其密封性。
3、 頂蓋裝好后，試其轉動是否靈活，不應有擦邊現象，反吹風機構及旋臂應轉動靈活，與多孔板不應有摩擦和碰撞等情況。
4、 安裝濾袋時， 要仔細檢查是否破損，謹防損傷濾袋。
5、 安裝完畢后，對各轉動部件加油潤滑，檢查其轉動是否靈活，有無摩擦，各連接部位有無漏氣現象，才能啟動試車。
維護及檢修:
1、 定期對各傳動部位加油潤滑。
2、 經常檢查各連接部件的密封性，隨時擰緊松動的螺栓，及時更換失去密封作用的零件。
3、 經常檢查反吹風機構及旋臂運行是否正常為。檢查電機和軸承溫度，磨損件及時更換
4、 及時清除集塵箱內粉塵
5、 除塵器殼體定期補刷脫漆，防止箱體銹蝕。
訂貨須知:
1、 用戶根據需要的除塵器，清列出完整的型號、名稱及濾料規格，如有方位要求，請加以注明。
2、 除塵器需加防爆裝置及應用含有腐蝕性氣體場所時，請在訂貨時注明。
3、 除塵器不包括反吹風機和自動控制裝置及電器控制器，支架腳、梯子平整、機腳、排灰裝置。如需配件，請在訂貨時加以注明，價格另計。
